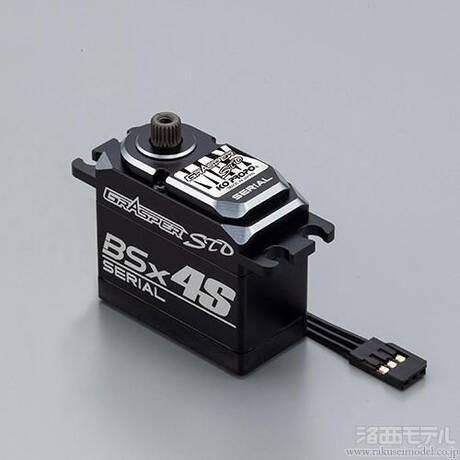

30222 BSX4S-GRASPER STD MAX サーボ
※画像をクリックすると拡大できます 画像は実物と異なる場合もございますので、必ず品番をご確認ください。 メーカー都合による予告なしの仕様変更に伴い、形状、 付属品、色等の変更等が稀にございます。 また画像はあくまでも「商品イメージ」として掲載しております。 画像を理由に返品はお受付できませんので予めご了承ください。 |
|
【名古屋店へご来店のお客様へ】
通信販売在庫は名古屋店でも、ご購入頂けます。
ご来店前もしくはご来店時に店頭販売スタッフへお申し付けください。
※当サイトよりご注文された場合は、通信販売のご注文として受け付けますので、店頭引き取りへ変更する事ができません。予めご了承ください。
通信販売在庫は名古屋店でも、ご購入頂けます。
ご来店前もしくはご来店時に店頭販売スタッフへお申し付けください。
※当サイトよりご注文された場合は、通信販売のご注文として受け付けますので、店頭引き取りへ変更する事ができません。予めご了承ください。
【商品の適合・仕様に関して】適合車種、対応機種、仕様等の情報が『商品説明』及び『商品名』に明記されていない場合は、お客様にて情報をお調べ頂いた上でご購入頂きますようお願い申し上げます
弊社では、原則メーカーより提供された情報を基に表記をさせて頂いております。稀に商品の詳細がメーカー側より提供されない場合がございますので、ご理解の程よろしくお願い申し上げます
<スペック>弊社では、原則メーカーより提供された情報を基に表記をさせて頂いております。稀に商品の詳細がメーカー側より提供されない場合がございますので、ご理解の程よろしくお願い申し上げます
●トルク:45.6Kg・cm スピード:0.12sec/60°(7.4V時)
●トルク:37.3Kg・cm スピード:0.15sec/60°(6.0V時)
●トルク:50.0Kg・cm スピード:0.10sec/60°(8.4V時)
●サイズ:40.4×37.5×20mm(スタンダードタイプ)
●重量:77.0g
●ケーブル長:230mm(コネクタ部除く)
●電源:6.0〜7.4V(リポ、リフェ、ニッケル水素、ニッカド)
●ブラシレスモーター
●強化ステンレスファイナルギヤ
●ハードアルマイトアルミギヤ
●デュアルボールベアリング
●ハードサーボギヤシャフト
●アルミトップケース
●アルミヒートシンクミドルケース
●ブラックサーボリード
●金メッキコネクター
●シリアル対応
●HCS 対応
●お勧めカテゴリー
1/8エンジンバギー、1/8GT、クローラー
<セット内容>
サーボ本体 ×1
グロメット ×4
ハトメ ×4
ホーン止めビス ×1
■トルクアップしたSTD "MAX"
発売以来ご好評いただいている"Grasper"シリーズ。
その特徴である「食いつくような高い保持力」をスタンダードサイズでも実現しました。
搭載するブラシレスモータを新規採用し、基本スペックが大幅に向上。さらに、Grasper STD MAXはギヤ比の変更によりトルクがアップしました。
KOPROPOのラインアップで最高の出力となっています(※2022年4月現在)。
マシン重量がある1/8など、よりトルクが要求されるカテゴリーにおいて"MAX"は十分なパフォーマンスを発揮します。
【保持力とは】
保持力とは、サーボの軸がその場で保持しようとする力のことです。
これが強いとステアリングがしっかりと安定します。
Grasperは、「ぎゅっとつかむ」「しっかりと握る」などの意味があり、路面をがっちり捕らえるこのサーボの特徴を表す名称になっています。
■強化ステンレスファイナルギヤ
サーボスペックが向上したことに合わせて、サーボの耐久性を強化しました。
ファイナルギヤにステンレスを採用。さらに窒化処理を施すことで、最大トルク45.6kgf.cm(7.4V時)に負けない強度を実現しました。
また、様々なサーボホーンを使用できるようにファイナルギヤのセレーション部の高さを若干高く調整しました。
※セレーションの歯数、径は変更ありません。
※ステンレス素材の耐久性を強化する窒化処理により、これまでのアルミに対するアルマイト色とは異なる仕上がりになっています。
■シリアルに対応した“4S”のシステムを実装
“4S”のサーボはシリアルに対応しています。
シリアルに対応することにより、下記のメリットがあります。
@超高速な通信により、レスポンスが飛躍的に向上
RCサーボの制御方法はPWM方式が主流です。
PWM方式は、受信機から送信する信号の波で角度を指定します。
対してシリアル通信は数値でサーボの角度を指定することができます。
シリアル通信ではPWM方式に比べて通信間隔を大幅に短縮することができ、指令から動作までの間隔を大幅に削減。
EX-NEXTのXTモードと組み合わせることで、まるでマシンをそのまま触っているような、かつてない超高速なレスポンスを実現しました。
A手元のプロポからサーボのパラメーターを変更可能
次世代プロポ「EX-NEXT」は、テレメトリー(双方向通信)機能を搭載しました。
シリアル対応サーボ“4S”を、新型受信機KR-420XTから実装されたB/Sポートに接続することにより「REAL TIME ICS」が使用可能。
マシンを手元に回収することなく、プロポからサーボのパラメーターを任意にセッティング可能となりました。
これまでより妥協なく、より自由に、突き詰めたセッティングが作りやすくなっています
※シリアルで使用する場合は、EX-NEXTのXTモードでKR-420XTのB/Sポートに接続してください。
【シリアルの配線に最適な二又コード3】
受信機KR-420XTはシリアルサーボを接続するB/Sポート(シリアルポート)が1つ装備されています。
GPカーなどで使用する場合は、サーボを2個使用しますが、ポートの分岐には別売りの「二又コード3」がお勧めです。
分岐個所を小型基盤にすることで、従来品よりコンパクトにまとまりました。
GPカーの限られた搭載スペースにも収納しやすいサイズになっています。
2つのシリアルサーボを同時に使用する場合は、各サーボのID番号を変更する必要があります。
ID番号は、EX-NEXTのLCDエクスパンションユニット2に接続することで簡単に変更することができます。
【エレクトリカルスイッチ3と一緒に使う場合】
B/Sポートにシリアルサーボを接続しているときは、空いている1CH〜4CHにエレクトリカルスイッチ3を接続して給電することができます。
■新たなパラメーターとして「周波数」を追加
Grasper STD / STD MAXはICSにより様々な特性をお好みに合わせて変更できますが、4Sより新たに「周波数(FREQUENCY)」が追加されました。
「周波数」は、サーボに内蔵しているモーターの周波数を変更する機能です。
周波数を変更することにより、サーボのアクティブさが変化します。
周波数を低くすることでダイレクト感がアップ。サーボの動作がアクティブになり、マシンがキビキビと曲がるようになります。
周波数を高くするとサーボがスムーズに動くようになります。アクティブさが落ち着き、滑らかに曲がるようになります。
また、サーボの燃費性能が向上し、バッテリーの持ちがよくなります。設定を変えながらお好みの特性をお選びください。
■従来のシステム(PWM)にも対応
これまでご好評いただいているHCSや、幅広い機種に使用できる通常モードでも使用可能です。
【HCS】
受信機とサーボの通信処理時間を1/4 に圧縮、ダイレクトな操作感で使用できます。
【通常モード】
長年採用されてきたサーボ、ESC用のシステムです。多くの受信機で使用できます。
■シリアル/HCS/通常モード切替方法
受信機に接続するポートやモード設定により、サーボが自動で切り替わります。
モード設定に別途オプションは必要ありません。
シリアルで使用したい場合は、KR-420XTのB/Sポートに接続してください。
また、HCSで使用する場合は、HCSに設定した1〜4CHに接続するだけで使用可能になります。
通常モードも同様です。
もちろん、KR-418FH他、これまで発売してきた受信機でもご利用いただけます。
※シリアルで使用できるのは、KR-420XTのみです。従来の受信機では、HCS、または通常モードでご利用ください。
■引き締まった黒とシルバーのニューカラーのアルミ製トップケース
ぶれない【保持力】を支えるトップケースには、アルミケースを採用。
アルマイト処理後にさらに切削加工を施すことで、エッジの効いたシャープなフォルムを造り上げています。
さらに、内側の厚みを極限まで削ることで、十分な強度を確保しつつ従来のアルミケースより軽量になっています。
■ケースサイズを縮小しシャーシへの搭載を容易に
サーボケースの長手方向のサイズを従来の41.0mmから40.4mmに縮小して、様々な車種に対応しました。
特にスペースが限られるエンジンカーへの搭載が容易になりました。
■取り回ししやすいブラックサーボリード
こだわりは、サーボリードにも及びます。
見た目で引き締まるブラックケーブルは、必要な電流容量を確保しつつ、取り回しに最適な柔らかさを備えています。
ケーブル長は従来の200mmから250mmに変更。
これにより、多くの車種に無理なく搭載することが可能になりました。
■5パターンのプリセットを用意
Grasper STD MAXに登録されている5つのプリセットは、燃費重視か操作性重視で段階的に分かれています。
操作性を重視するとダイレクト感がアップしコーナリング性能が向上します。
一つのサーボで様々な状況に対応できるサーボ機能をサーボモデルセレクターで切り替えてご利用ください。
※4番、5番の設定は保持力が非常に強いため、ニュートラル時にジリジリと音が鳴りますが、異常ではありません。
モデルの切り替えは、「サーボモデルセレクター for 4S」をご利用ください。
※従来のサーボモデルセレクター(No.61029)は使用できません。
■LCDエクスパンションユニット2 EXP-201からパラメーター変更可能
EX-NEXTに付属するLCDエクスパンションユニット2 EXP-201は、サーボのマネージャーデバイスとしても使用可能です。
エクスパンションにサーボを接続し、エクスパンションのボタン操作でお好みの特性にセッティングできます。
対応サーボは、ICS搭載の全機種。もちろん、Grasper STD MAXにも対応します。
※別途電源(6〜7.4V)と二又コード2、または3が必要です。
※本製品は、PCと接続してのサーボマネージャーによるパラメーター変更には対応していません。
-------【ご注意ください】-------
無負荷の状態で、微振動する場合がありますが異常ではありません。
本サーボは、走行に最適な状態とするためのパラメーター設定を行っています。
そのためサーボ単体で見た場合に、出力軸が微振動または、駆動音を発生することがありますが、これは異常ではなく動作には支障ありません。
